Доработка акустической системы Radiotehnika S-30B

В свое время я был счастливым обладателем АС S-30B. Сама по себе данная акустика довольно достойная, подразумевается не схематические решения, которые 95% пользователей просто-напросто не интересуют, а так сказать оценка ведется по конечному результату, звуку. Звук из этих малышек идет очень достойный.

Прежде всего, рассмотрим то, что имеем в базе.

Динамики:

В качестве нч звена использован 25гдн-1-8-80, в качестве вч звена использован 6гдв-1-16.

НЧ динамик довольно таки хорош и для своих габаритов обеспечивает довольно глубокий и насыщенный бас. В общем его мощности вполне хватает для комфортного прослушивания композиций в средней жилой комнате. В общем все познается в сравнении, по этой причине, из личного опыта, могу сказать точно что динамик сам по себе хорош, да с басовиком от S-90 (75гдн-1-4) он не потягается, по причине того, что здесь работает золотое правило: чем больше диффузор динамика тем более качественный звук он способен выдать; но тем не менее звук достойный. Также следует отметить что на качество нч части, а в случае с S-30В то и сч части спектра заодно, большое значение оказывает не только сам динамик, а и его акустическое оформление, которое можно доработать, но об этом далее.

ВЧ динамик мне до сих пор очень нравится, если его сравнивать со звуком вч от S-90 (10гдв-2-16) то у 6гдв-1-16 намного более достойное звучание. Верха нежные, лаконичные и четкие, среди советских пищалок были и более удачные варианты, но тем не менее эти тоже довольно хороши, да и все еще зависит от ушей пользователя (некоторым нравятся звук только от шелковых куполов).

Доработка:

Как отмечалось уже ранее, общее звучание у АС неплохое, но как известно совершенству нет пределов, по этой причине я выложу маленькую инструкцию, которая позволит вам попробовать улучшить звук.

Схема действий:

  • Разбираем колонки, при чем вытрушиваем от туда все. Осторожно вынимаем динамики и откладываем их в сторону, вытаскиваем фазоинвертор и тоже его прячем, кстати не рекомендую его расколоть и повредить – потеряете настройки и звук соответственно изменится. Вытягиваем вату, провода, плату фильтров, плату защиты, и клемник снимаем тоже.
  • Теперь перейдем к клемнику. Это родное «чудо» советую выкинуть, есть 2 варианта развития:
    • Ищем новый клемник в магазинах и устанавливаем его (не скупитесь и поищите что-то покультурней).
    • Пытаемся доработать старый (используем старый пластик и в него ставим новые клеммы).

После припайки проводов к клемнику устанавливаем его на место и надежно герметизируем. Также сразу герметизируем весь корпус, используем либо герметик либо пластилин.

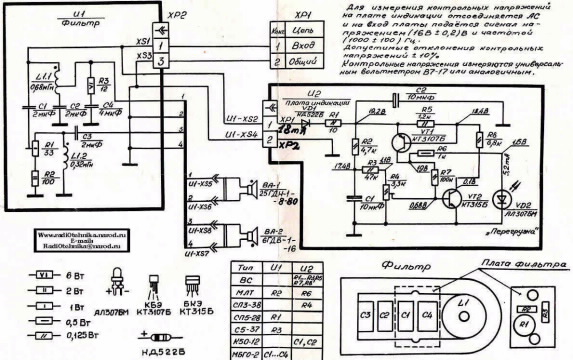

  • Теперь перейдем к плате фильтров. Вот кстати схема:Возможно, формат этой картинки не поддерживается браузером. Оговорюсь сразу, что плату защиты лучше выкинуть (впрочем можно и оставить чтоб не зияла дыра на месте светодиода, но не подключайте ее). Убедитесь что в конструкции фильтра не использовались железные части, т.к. это влияет на параметры катушек. После чего приклеиваем плату к корпусу ас изнутри (лучше сместить от оси нч динамика, но смотрите, чтоб она не помешала фазоинвертору). После этого припаиваем провода от клемника. Советую провода для динамиков распаять еще до помещения фильтра в ас. Провода возьмите акустические из бескислородной меди, сечением 2мм2. Провода паяйте, любые разъемы недопустимы.
  • Демпферирование корпуса. В идеале надо бы промазать корпус изнутри вибропоглощающей мастикой, а потом обклеить поролоном или войлоком (смотрим по финансам), но хватит поролона, 10-15 мм толщиной, и потом положить на место ватные мешочки, если были, если не было изготовьте сами только больше 1/3 корпуса не занимайте, а то тока хуже сделаете.
  • Ставим на место фазоинвертор, убеждаемся, что вход в него не чем не прикрыт.
  • Ставим на место динамики (припаяв их предварительно), нч лучше ставить на кольцо из резины, для поглощения вибраций, слишком сильно нч не затягиваем, а то сделаете хуже. ВЧ можно и на герметик посадить.
  • Ставим на место решетку. Перед установкой надо решить один вопрос: а надо ли вам она? Так как звук она портит, но вот зато она защищает динамики, если живете сам (по крайней мере без маленьких детей), то можно исключить решетки. Если все-таки оставляете решетки, то натяните их (посмотрите внимательно на них изнутри и поимеете как). Также при установке панели на место нанесите герметик в месте контакта фазоинвертора и панели, а то будет греметь. Также вокруг НЧ и ВЧ динамика я вложил поролоновые кольца чтоб устранить вибрации панели.

Вот и все в принципе. Также хочу сказать что данную АС лучше повесить на стену, почти под потолок, от этого громкость НЧ несколько упадет, зато ВЧ звено даст по настоящему сочный звук.

Для комментирования материалов с сайта и получения полного доступа к нашему форуму Вам необходимо зарегистрироваться .
Имя
Фрагменты обсуждения:Полный вариант обсуждения »
  • Мечтаю «одеть» акустическую систему Radiotehnika S-90D в другой корпус. После нескольких падений выглядит не очень, и хотелось бы вписать её в общий интерьер. Какой для этого лучше выбрать материал? Подойдёт ли клеянное дерево (доска)? Каким следовать правилам при изменении конфигурации внешнего вида системы? Хочу знать ответы на свои вопросы, но как общаться пока не знаю, я новичок.
  • Лучше всего использовать ДСП (стружечная плита с клеем так сказать, за счет клея она лучше поглащает вибрации), при конструировании корпуса лучше полностью повторите старый корпус,эим вы обеспечите сохранение настроек заложеным производителем. Если захотите чтото изменить то можно двигать пожалуй только СЧ и ВЧ динамик, так как это меньше всего скажется на звучании АС, НЧ лучше оставить так как есть, он смещен вбок для уменьшения стоячих волн. Так же рекомендуют крепить ВЧ с задней стороны передней панели, что обусловит более сбалансированное звучание. ДСП берите толщины немного большей чем в реальной АС (по моему там 16мм). Если решите менять полностью корпус, то придется изменять параметры фазоинвертора, если это интересует то могу даль литературу в которой это подробно описано. О последствиях переделки - тут будет изменение звучание а в какую сторону это зависит только от вас.
  • Огромное ЧЕЛОВЕЧЕСКОЕ СПАСИБО! Вот так по крохам собираю то чего не знаю. Непрочь бы почитать что-нибудь о параметрах фазоинвертора.Заранее благодарен!
  • Т.е. вас интересует литература по построению АС? Если до с удовольствием этим поделюсь. Вот только согласую вопрос с администрацией.
  • +5! (S30B) Это, действительно, достойно и удачно!Как и в любой удачной к-ции переделки дожны сводиться к устранению огрехов "заводской""совковой?" сборки!А "буржуи", в то время, и рядом не стояли!
  • С благодарностью к mar1lynmanson - Лучше поздно чем ни когда. Интересная статья. Ищу литературу чтобы разобраться в некоторых терминах.Увы я дилетант.НО очень хочется гармонично встроить АС-90Dв своё жилище.
  • Госпожу Алдошину поищите, книга помоему называется высококачественное звуковоспроизведение, ну и господина Клячина посмотрите (у него сайт есть нагуглите легко)
  • Благодарю за заботу. Кое в чем уже разобрался с Вашей помощью.
  • Имеется такие С-30 с круглым фазиком их можно улутчить по вашей методике и вопросы, филтр нужно чем нибуть закрыть а то кондики тоже метал,три кондика заменить на один,как влияет разброс ёмкости.И если простые С-30 вырезать фазить ,какой нужен диаметр и длина Ваши рекомендаций .Спосибо
  • По порядку: 1) Найди схему и убери плату индикации ( на ней катушки стоят); 2) Перебери соответственно фильтр – на новой подложке, например из дерева – ни в коем случае не из металла. 3) Размести катушки по разным местам, а то на заводе их лихо друг на друга всунули. 4) Крепи детальки стрингферами, и ничего железного не используй. 5) Кондерики менять смысла нет (разве что на дорогие только, но и эти еще хорошо послужат), кстати учти что схема могла меняться, так как динамики по качеству из года в год отличались. (Относится только к фильтрам). 6) Зажимы сзади поменяй на современные, только купи нормальные, сильно дорогие не бери – смысла немного – только смотри на качество и бери винтовые. 7) Промаж все стыки пластилином/герметиком – что проще для тебя будет – жто не принципиально просто нужно загерметизировать. Заткни дырку от СИДа. 8) Размести внутри плату фильтра и припаяй ее к разъемам (те которые новые на попе колонки), ну и закрепи соответственно. Припаяй сразу провода для динамиков (фазировку не забудь). 9) Обклей все стенки поролоном/войлоком – дето миллиметров 10 толщиной, можешь поэкспериментировать с толщиной, много не стоит, задушишь объем. Экспериментируй. Интересный вариант если клеить кусочками, чтоб получить ребристую поверхность. С передней можешь не возиться. 10) Ставь динамики и провода к ним припаивай, именно припаивай, а то в базе они на разъемах. 11) Под динамики ложи резиновые прокладки из пористой резины, для того чтоб снизить вибрации, крепеж сильно не затягивай. 12) При установке передней пластиковой накладки положи поролон тонкий, она будет меньше резонировать (так делал для S-30В а там смотри по конструкции) Фазик – подойдет от канализации труба, пластиковая. Расчеты….. Поищи Алдошину, там есть
  • Скажу ещё несколько слов по доработке этих колонок: 1. все провода желательно заменить на музыкальные провода из бескислородной меди. 2. Внутреннюю полость колонок нужно заложить ватой или чем нибудь похожим. Если нет усилителя к таким колонкам, то его можно собрать из магнитофона, с которым колонки были приобретены. Берём схему находим контакты на левый и правый канал, припаиваем разъём и усилитель готов.
  • С этим делом надо осторожно бо можно перестараться.
